Podłączenie unifonu domofonowego może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i precyzyjnymi wskazówkami, większość osób jest w stanie wykonać je samodzielnie. Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak prawidłowo podłączyć unifon do pięciożyłowej instalacji w bloku, oszczędzając czas i pieniądze na wizycie fachowca.
Samodzielne podłączenie unifonu 5-żyłowego kluczowe kroki do działającego domofonu
- System 5-żyłowy to popularna instalacja analogowa w starszych blokach, wykorzystująca pięć przewodów do wszystkich funkcji domofonu.
- Kluczowe żyły to: słuchawka, mikrofon, wywołanie, masa i elektrozaczep, często o standardowych kolorach, ale zawsze należy weryfikować ich funkcje.
- Współczesne unifony są uniwersalne, a ich kompatybilność z instalacją 5-żyłową zapewnia się poprzez odpowiednią konfigurację zworek.
- Najważniejszym etapem jest prawidłowa identyfikacja funkcji poszczególnych żył w ścianie, zwłaszcza gdy kolory są niestandardowe.
- Typowe problemy, takie jak brak dzwonka czy otwierania drzwi, często wynikają z błędnego podłączenia konkretnych przewodów.
Przygotowanie do pracy: Co musisz wiedzieć o domofonie 5-żyłowym
Zanim zabierzesz się do pracy, warto zrozumieć, z jakim systemem masz do czynienia. Instalacje 5-żyłowe to klasyczne systemy analogowe, które wciąż są bardzo popularne, zwłaszcza w starszych blokach mieszkalnych czy kamienicach. Jak sama nazwa wskazuje, do działania domofonu wykorzystują pięć przewodów, z których każdy pełni określoną funkcję. Z mojego doświadczenia wiem, że zrozumienie roli każdej żyły to podstawa sukcesu.
- Żyła słuchawkowa (SŁUCHAWKA/RX): Odpowiada za przesyłanie dźwięku z kasety domofonu (na zewnątrz) do Twojego unifonu.
- Żyła mikrofonowa (MIKROFON/TX): Przesyła Twój głos z unifonu do kasety zewnętrznej.
- Żyła wywołania (WYWOŁANIE/RING): To ona odpowiada za sygnał dzwonka w Twoim unifonie, gdy ktoś Cię wywołuje.
- Żyła masowa (MASA/GND): Jest to wspólny przewód odniesienia (zero) dla wszystkich pozostałych sygnałów. Bez niej nic nie zadziała prawidłowo.
- Żyła elektrozaczepu (ZACZEP/LOCK): Służy do otwierania drzwi wejściowych do klatki schodowej.
Do bezpiecznego i poprawnego podłączenia unifonu będziesz potrzebować kilku podstawowych narzędzi. Zawsze podkreślam, że bezpieczeństwo jest najważniejsze, dlatego, jeśli masz taką możliwość, odłącz zasilanie domofonu na czas pracy, choć w praktyce w blokach jest to często trudne. Wtedy zachowaj szczególną ostrożność.
- Śrubokręt płaski i krzyżakowy: Do otwierania unifonu i dokręcania zacisków.
- Ściągacz izolacji lub ostry nożyk: Do precyzyjnego usunięcia izolacji z końcówek przewodów.
- Taśma izolacyjna: Do zabezpieczenia połączeń, jeśli to konieczne.
- Multimetr (opcjonalnie): Jeśli masz, może być bardzo pomocny do identyfikacji żył, ale nie jest absolutnie niezbędny dla metody "próby i błędu".
Na szczęście, większość nowoczesnych unifonów dostępnych na rynku jest projektowana jako uniwersalne. Oznacza to, że są kompatybilne z różnymi systemami, w tym z popularnymi w Polsce instalacjami 5-żyłowymi, dzięki wbudowanym zworkom konfiguracyjnym. Szukaj modeli takich marek jak Urmet, Cyfral, Laskomex czy Miwi-Urmet to sprawdzeni producenci, którzy oferują unifony łatwe do adaptacji. Zawsze upewnij się, że wybrany model ma możliwość konfiguracji pod system 5-żyłowy, co zazwyczaj jest wyraźnie zaznaczone w specyfikacji lub instrukcji.
Rozpoznawanie przewodów w instalacji: Klucz do prawidłowego podłączenia
W idealnym świecie, instalatorzy zawsze trzymaliby się jednego, spójnego schematu kolorów. W Polsce, dla instalacji 5-żyłowej, często spotyka się następujący standard:
| Kolor żyły | Funkcja |
|---|---|
| Biały | Słuchawka (RX) |
| Niebieski | Mikrofon (TX) |
| Zielony | Wywołanie (RING) |
| Brązowy | Masa (GND) |
| Czerwony/Żółty | Elektrozaczep (LOCK) |
Pamiętaj jednak, że to tylko schemat orientacyjny. Moje doświadczenie pokazuje, że niestandardowe kolory to bardzo częsty problem, zwłaszcza w starszych budynkach. Nie polegaj więc wyłącznie na barwach! Kluczowe jest zidentyfikowanie funkcji każdej żyły, a nie jej koloru. Jeśli kolory się nie zgadzają lub są niejasne, musimy zastosować inną metodę.
Najbezpieczniejszą i najprostszą metodą identyfikacji żył dla domowego majsterkowicza jest metoda "próby i błędu", którą zaraz Ci przedstawię. Jeśli masz multimetr i potrafisz się nim posługiwać, możesz precyzyjniej zmierzyć napięcia, ale poniższa instrukcja pozwoli Ci poradzić sobie bez niego.
- Znajdź żyłę masową (GND): To nasz punkt wyjścia. Zazwyczaj jest to brązowy przewód, ale jeśli nie, musisz ją zidentyfikować. Podłącz jeden z przewodów do zacisku "MASA" lub "GND" w unifonie. Następnie, po kolei, dotykaj innymi przewodami do zacisku "SŁUCHAWKA" (RX). Kiedy usłyszysz dźwięk z kasety domofonu (np. szum, rozmowę z zewnątrz), oznacza to, że znalazłeś żyłę słuchawkową. Przewód podłączony do masy to najprawdopodobniej masa. Zawsze zaczynam od masy, bo to fundament całej instalacji.
- Znajdź żyłę słuchawkową (RX): Jak wspomniałem, po znalezieniu masy, podłączaj do zacisku słuchawkowego kolejne żyły, aż usłyszysz dźwięk z zewnątrz. Oznacz ją sobie.
- Znajdź żyłę wywołania (RING): Mając podłączoną masę, dotykaj pozostałymi żyłami do zacisku "WYWOŁANIE" lub "RING". Poproś kogoś, aby zadzwonił do Ciebie z dołu. Kiedy unifon zadzwoni, masz żyłę wywołania.
- Znajdź żyłę elektrozaczepu (LOCK): Podłącz masę i żyłę elektrozaczepu (LOCK/ZACZ). Naciśnij przycisk otwierania drzwi w unifonie. Jeśli usłyszysz charakterystyczne "brzęknięcie" elektrozaczepu na dole, to jest to właściwa żyła.
- Żyła mikrofonowa (TX): Ostatnia żyła, która została, to najprawdopodobniej żyła mikrofonowa.
Podłączanie unifonu krok po kroku: Kompletny poradnik
Zanim przystąpisz do podłączania, upewnij się, że końcówki przewodów w ścianie są odpowiednio przygotowane. Ściągnij izolację na długość około 0,5-1 cm wystarczy, aby pewnie weszły w zaciski śrubowe, ale nie były zbyt długie, by nie spowodować zwarcia. Następnie ostrożnie otwórz obudowę nowego unifonu, aby uzyskać dostęp do płytki drukowanej z zaciskami.

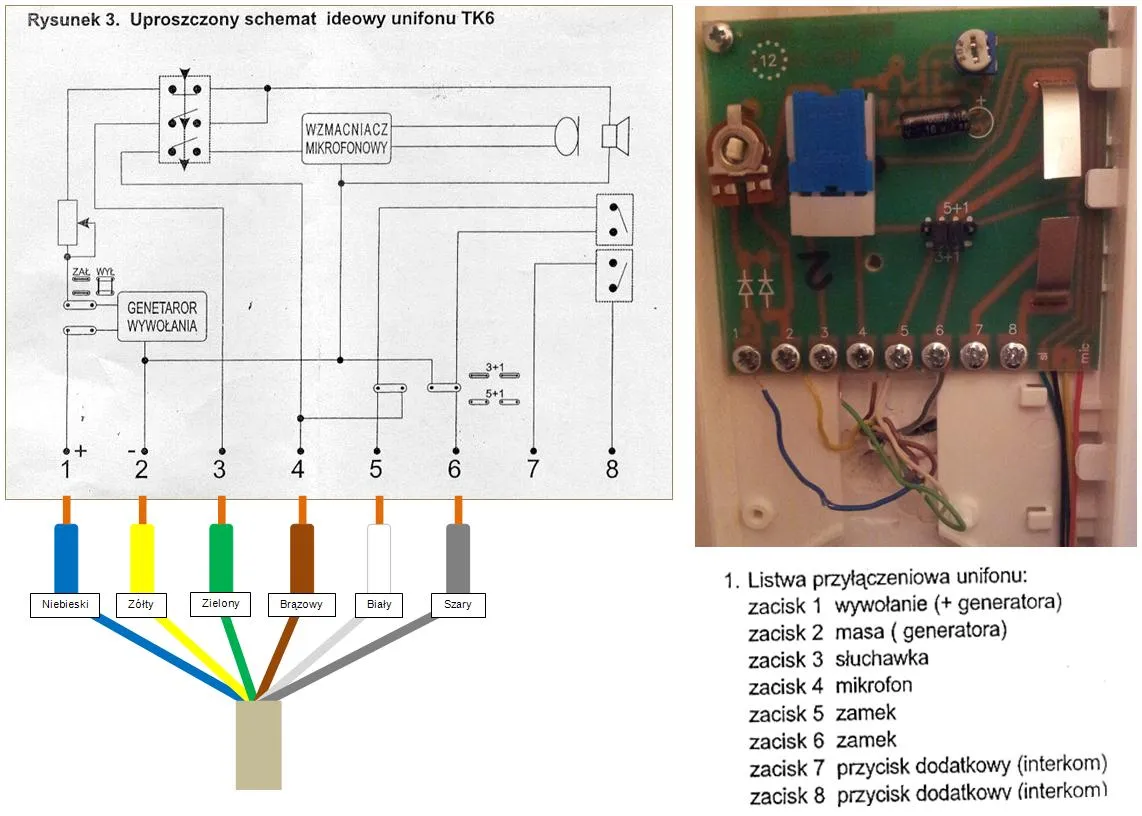

Na płytce unifonu znajdziesz szereg zacisków, które są zazwyczaj wyraźnie oznaczone. Te oznaczenia pomogą Ci przyporządkować zidentyfikowane wcześniej żyły do odpowiednich funkcji w unifonie. Pamiętaj, że producenci mogą używać nieco innych skrótów, ale ich znaczenie jest zazwyczaj podobne.
- GND, MASA, COM: Żyła masowa.
- SŁ, RX, SPK: Żyła słuchawkowa (słuchawka).
- MIK, TX, MIC: Żyła mikrofonowa (mikrofon).
- WYW, RING, DZW: Żyła wywołania (dzwonek).
- ZACZ, LOCK, SW: Żyła elektrozaczepu (otwieranie drzwi).
Teraz, gdy masz już zidentyfikowane żyły i rozumiesz oznaczenia na unifonie, możemy przystąpić do właściwego podłączania. Zawsze staram się pracować metodycznie, aby uniknąć pomyłek.
- Podłącz żyłę masową (GND): To najważniejsze połączenie. Podłącz zidentyfikowaną żyłę masową do zacisku oznaczonego jako GND, MASA lub COM. Upewnij się, że połączenie jest solidne i przewód jest dobrze dokręcony.
- Podłącz żyłę słuchawkową (RX): Następnie podłącz żyłę słuchawkową do zacisku SŁ, RX lub SPK.
- Podłącz żyłę mikrofonową (TX): Podłącz żyłę mikrofonową do zacisku MIK, TX lub MIC.
- Podłącz żyłę wywołania (RING): Teraz czas na żyłę wywołania. Podłącz ją do zacisku WYW, RING lub DZW.
- Podłącz żyłę elektrozaczepu (LOCK): Na koniec podłącz żyłę elektrozaczepu do zacisku ZACZ, LOCK lub SW.

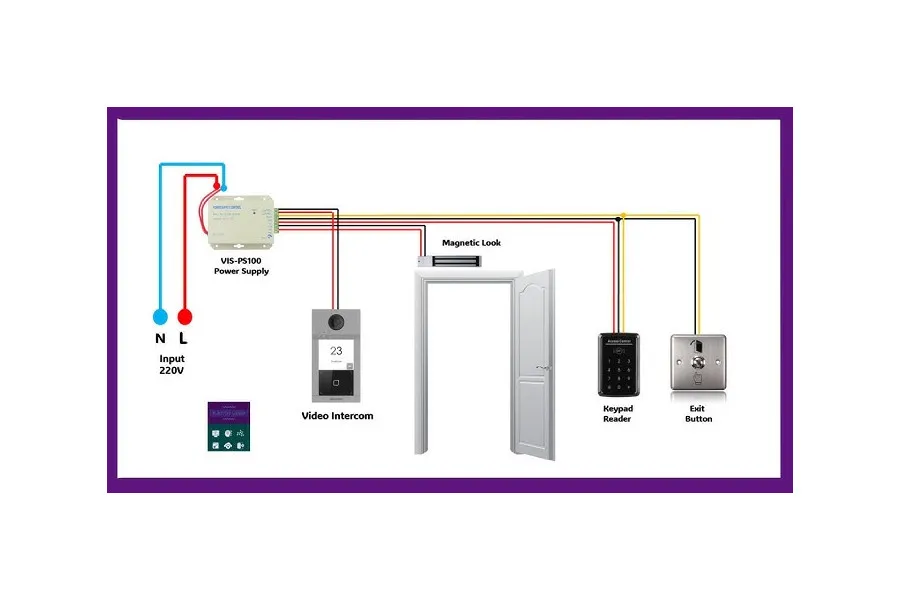

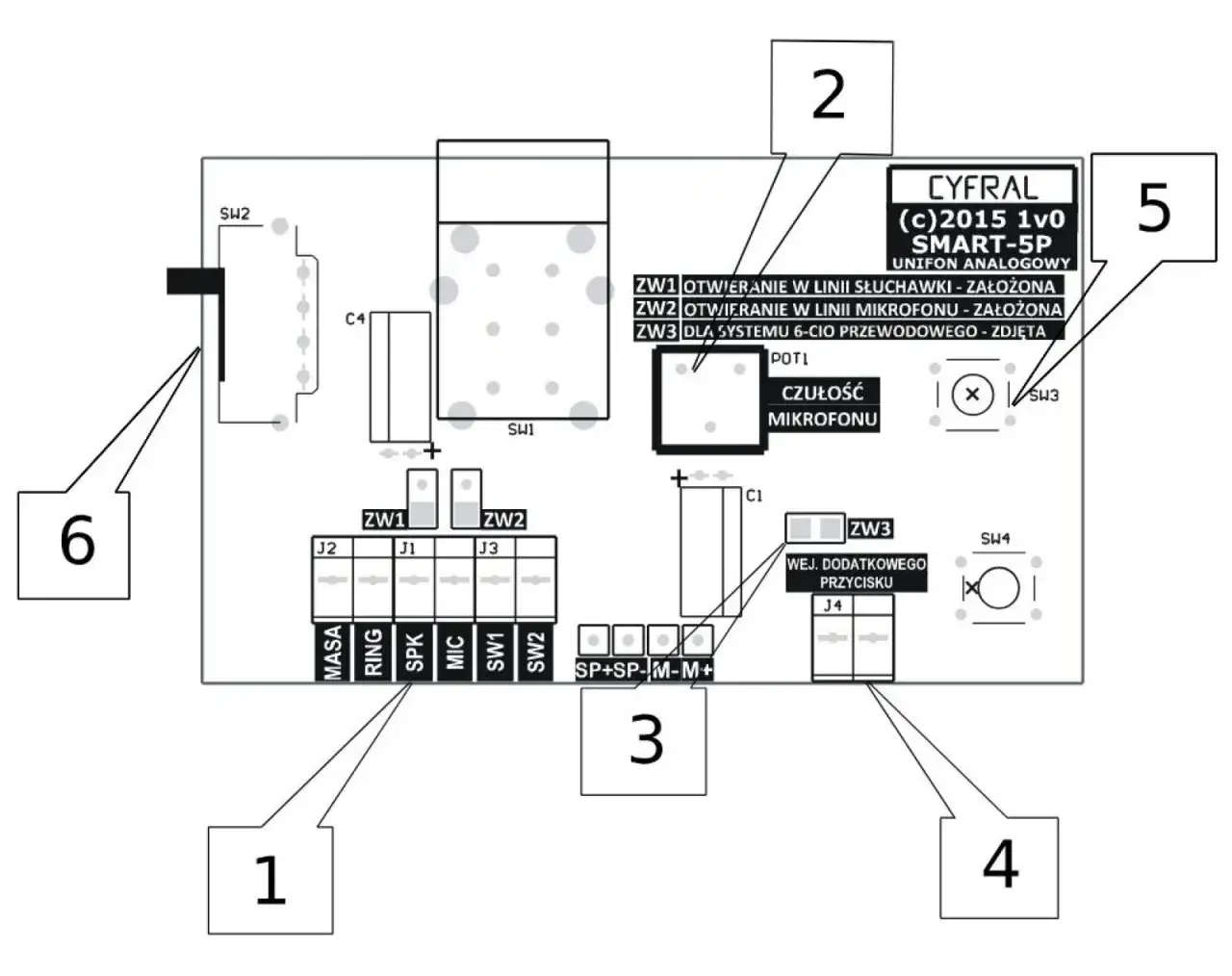

Po podłączeniu wszystkich żył, kluczowe jest prawidłowe ustawienie zworek (mostków) konfiguracyjnych. Zworki to małe plastikowe elementy, które zakłada się na piny na płytce unifonu, aby zmienić jego konfigurację. W przypadku systemów 5-żyłowych, unifony uniwersalne często wymagają specyficznego ustawienia zworek, aby były kompatybilne. Zawsze zajrzyj do instrukcji producenta unifonu tam znajdziesz dokładny schemat, jak ustawić zworki dla instalacji 5-żyłowej. Zazwyczaj polega to na założeniu lub zdjęciu jednej lub dwóch zworek, co zmienia sposób działania obwodów wewnętrznych.
Testowanie unifonu i rozwiązywanie typowych problemów
Po podłączeniu i zamknięciu obudowy unifonu, nadszedł czas na testy. Sprawdź każdą funkcję: dzwonek, rozmowę i otwieranie drzwi. Jeśli coś nie działa, nie panikuj to normalne, a większość problemów da się łatwo rozwiązać.
-
Brak dzwonka:
- Najczęstszą przyczyną jest błędne podłączenie żyły wywołania (RING). Sprawdź, czy jest ona prawidłowo podłączona do odpowiedniego zacisku.
- Możliwe jest również uszkodzenie samej żyły wywołania w instalacji (rzadziej).
- Upewnij się, że zworki konfiguracyjne są ustawione poprawnie dla systemu 5-żyłowego.
Jeśli w słuchawce słyszysz ciągłe buczenie, zazwyczaj jest to sygnał, że zamieniłeś żyłę słuchawkową z mikrofonową. Spróbuj je zamienić miejscami. Inna przyczyna to słaby styk na żyle masowej upewnij się, że jest ona solidnie dokręcona. Pisk (sprzężenie zwrotne) to często wynik zbyt dużej czułości mikrofonu lub słuchawki. W wielu unifonach znajdziesz małe potencjometry (śrubki do regulacji) na płytce, które pozwalają dostroić czułość spróbuj je delikatnie wyregulować.
Brak możliwości otwarcia drzwi po naciśnięciu przycisku to prawie zawsze wynik błędnie podłączonej żyły elektrozaczepu (LOCK). Sprawdź jej połączenie. Warto również upewnić się, czy sama żyła nie jest uszkodzona, choć to rzadkość.
Jeśli nie słyszysz rozmówcy lub rozmówca nie słyszy Ciebie (lub brak dźwięku w obie strony), najprawdopodobniej problem leży w błędnym podłączeniu żyły słuchawkowej (RX) lub mikrofonowej (TX). Ponownie, sprawdź ich połączenia i upewnij się, że masa jest dobrze podłączona, bo to ona jest wspólnym punktem odniesienia dla sygnałów audio.
Przeczytaj również: Dobudowa balkonu w bloku: Przewodnik krok po kroku. Czy to się opłaca?
Kiedy wezwać fachowca? Rozważania końcowe
Chociaż zachęcam do samodzielnego działania, są sytuacje, w których lepiej zaufać specjaliście. Zawsze powtarzam, że nie ma wstydu w wezwaniu pomocy, gdy sytuacja Cię przerasta.
- Masz brak pewności co do identyfikacji żył i boisz się uszkodzenia instalacji.
- Brak Ci odpowiednich narzędzi, zwłaszcza multimetru, jeśli metoda "próby i błędu" nie przynosi rezultatów.
- Podejrzewasz uszkodzenie instalacji w ścianie (np. przerwany przewód), co wykracza poza zakres prostego podłączenia.
- Po wielu próbach i zastosowaniu wszystkich wskazówek problem nadal występuje.
- Masz obawy o bezpieczeństwo, zwłaszcza w przypadku starych, niepewnych instalacji.
Pamiętaj, że kluczem do prawidłowego podłączenia unifonu jest staranność i cierpliwość. Upewnij się, że wszystkie styki są pewne, przewody dobrze zaizolowane, a zworki ustawione zgodnie z instrukcją. Po każdym kroku testuj funkcje. Wierzę, że dzięki temu poradnikowi, Twój domofon szybko zacznie działać bez zarzutu!
